Descriere

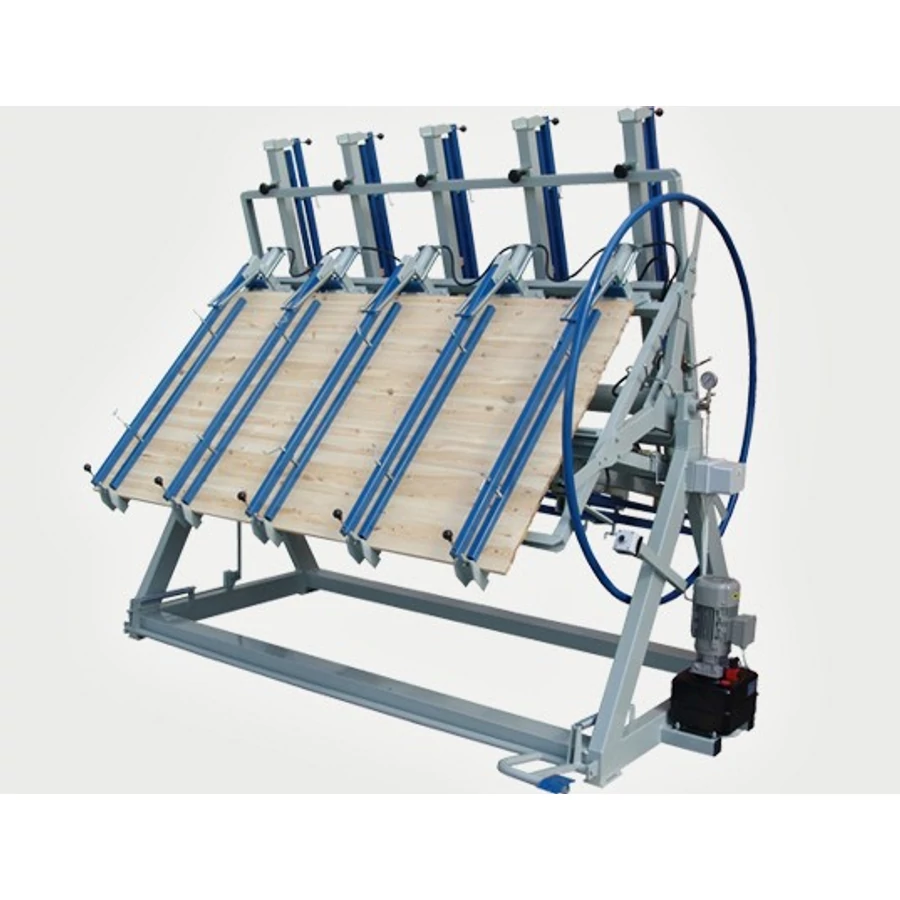

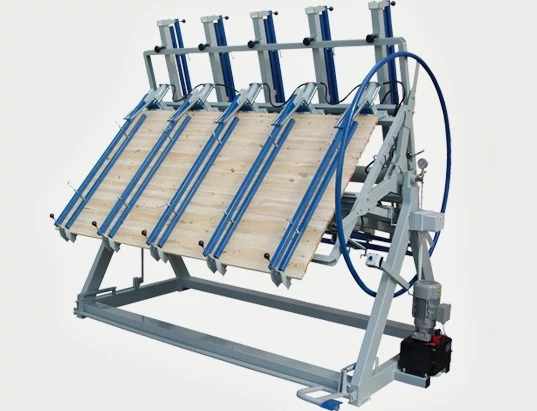

Linia de produse TH3 este o linie de presare îmbinare tip evantai . Datorita denumirii sale, aceasta familie de produse are 3 sectiuni de îmbinare, astfel incat este posibil sa îmbinati de trei ori mai multe materiale in acelasi timp. Datorită exploatării și întreținerii sale simple, timpul de inactivitate poate fi redus la minimum, ceea ce crește semnificativ eficiența!
În cazul mașinii noastre actuale, pe toate cele trei secțiuni ale cadrului există un fascicul de presiune, care poate fi reglat folosind barele de presiune superioare. Poziția rotorului este determinată de un blocaj și un disc fixat de un arc. Forța de compresie a barelor de compresie superioare poate fi reglată cu o pârghie manuală excentrică. Presiunea din cilindrii hidraulici este asigurată de o unitate centrală. De asemenea, este posibil să reglați toți cilindrii împreună sau pot fi reglați separat. Dacă se utilizează acesta din urmă, este posibil să se îmbine materii prime de diferite dimensiuni pe mese diferite, dar în același timp.
Parametrii
| CARACTERISTICI TEHNICE | |
| Lungime de lucru | 2500 mm |
| Latime de lucru | 1250 mm |
| Grosimea de lucru | 40-90 mm |
| Numar cilindri de lucru | 5 buc |
| Presiune adeziv | 4 - 10 kg/cm2 |
| Capacitatea de presiune a cilindrului de lucru | 4 t per cilindru |
| Presiunea sistemului hidraulic | 4 – 20 MPa |
| Puterea unității electro-hidraulice | 1,1 kW |
| Productivitate | ~10 plăci/oră |
| Înălțimea totală a mașinii | 2800 mm |
| Tensiune | 400 V, 3 ph |
| Protectie electrica | IP54 |
| Greutatea mașinii | 1300 kg |
| Dimensiune livrare | 260x160x142 cm |
| Instalare | 2 ore |
